När det kommer till industriella applikationer spelar högtryckscentrifugalpumpar en avgörande roll i olika processer. Som ledande leverantör av högtryckscentrifugalpumpar får jag ofta förfrågningar från kunder om hur man beräknar den totala tryckhöjden och flödet när dessa pumpar seriekopplas. I det här blogginlägget kommer jag att fördjupa mig i detaljerna i detta ämne och ge en omfattande guide om beräkningarna och övervägandena som är involverade.
Förstå högtryckscentrifugalpumpar
Innan vi dyker in i beräkningarna, låt oss kortfattat förstå vad högtryckscentrifugalpumpar är. Dessa pumpar är designade för att generera högt tryck genom att använda centrifugalkraft för att överföra vätskor. De används ofta i applikationer som vattenförsörjning, olja och gas, kemisk bearbetning och kraftproduktion.

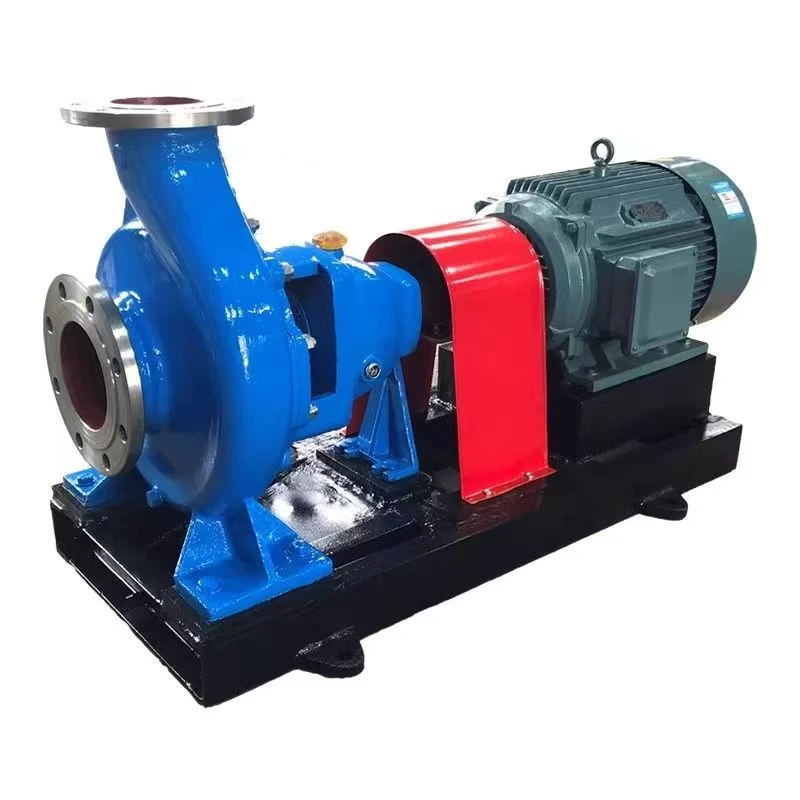

Högtryckscentrifugalpumpar finns i olika typer, bl.aHorisontell centrifugalpump,Korrosionsbeständig centrifugalpump, ochVertikal centrifugalpump. Varje typ har sina egna fördelar och är lämplig för specifika applikationer.
Anslutning av högtryckscentrifugalpumpar i serie
Att seriekoppla högtryckscentrifugalpumpar innebär att en pumps utlopp kopplas till nästa pumps inlopp. Denna konfiguration används för att öka systemets totala tryckhöjd (tryck) samtidigt som en relativt konstant flödeshastighet bibehålls. När pumpar är seriekopplade läggs huvuden på de enskilda pumparna ihop, medan flödet förblir detsamma.
Beräknar det totala huvudet
Den totala tryckhöjden för ett seriepumpsystem är summan av de enskilda pumparnas tryckhöjder. För att beräkna den totala tryckhöjden måste du känna till huvudflödesegenskaperna för varje pump. Dessa egenskaper tillhandahålls vanligtvis av pumptillverkaren i form av en pumpkurva.
Låt oss anta att vi har två högtryckscentrifugalpumpar, Pump A och Pump B, seriekopplade. Tryckhöjden på pump A vid en given flödeshastighet (Q) är (H_A), och pumphöjden på pump B vid samma flödeshastighet (Q) är (H_B). Det totala huvudet (H_{total}) för seriesystemet ges av formeln:
[H_{total}=H_A + H_B]
I praktiken måste du välja ett gemensamt flöde för båda pumparna. Detta beror på att flödet genom varje pump i ett seriesystem är detsamma. Du kan använda pumpkurvorna för att hitta tryckhöjden för varje pump vid den valda flödeshastigheten och sedan lägga ihop dem för att få den totala tryckhöjden.
Till exempel, om vid en flödeshastighet på (Q = 100\ m^3/h), pump A har en lyfthöjd på (H_A= 50\ m) och pump B har en tryckhöjd på (H_B = 60\ m), då är det totala tryckhöjden för seriesystemet vid denna flödeshastighet (H_{total}=50 + 60=110\m)
Beräkna flödeshastigheten
När högtryckscentrifugalpumpar är seriekopplade bestäms flödet genom systemet av systemkurvan och den kombinerade pumpkurvan för seriepumparna. Systemkurvan representerar förhållandet mellan tryckhöjden som krävs av systemet och flödeshastigheten. Den kombinerade pumpkurvan för seriepumparna erhålls genom att addera huvuden för de enskilda pumparna vid varje flöde.
Skärningspunkten mellan systemkurvan och den kombinerade pumpkurvan ger seriepumpsystemets driftpunkt, som bestämmer flödet och systemets totala lyfthöjd.
För att hitta flödeshastigheten kan du följa dessa steg:
- Skaffa systemkurvans ekvation eller plot. Systemkurvan är vanligtvis en kvadratisk funktion av formen (H_{system}=H_0+KQ^2), där (H_0) är det statiska huvudet och (K) är en koefficient relaterad till friktionsförlusterna i systemet.
- Ta fram pumpkurvorna för de enskilda pumparna.
- Skapa den kombinerade pumpkurvan genom att lägga till huvuden för de individuella pumparna vid varje flödeshastighet.
- Rita systemkurvan och den kombinerade pumpkurvan på samma graf.
- Hitta skärningspunkten för de två kurvorna. (x) - koordinaten för denna punkt är flödeshastigheten för seriepumpsystemet.
Överväganden vid seriekoppling av pumpar
- Pumpval: Det är viktigt att välja pumpar som är kompatibla med varandra när det gäller flödeshastighet och tryckhöjdsegenskaper. Pumpar med liknande flödeskurvor är i allmänhet lättare att serieköra.
- Kavitation: Kavitation kan uppstå om sugtrycket för en pump är för lågt. När pumpar är seriekopplade påverkas den andra pumpens sugtryck av den första pumpens utloppstryck. Se till att sugtrycket för varje pump är över det kritiska värdet för att undvika kavitation.
- Motorkraft: Motoreffekten som krävs för ett seriepumpsystem är högre än för ett enpumpssystem. Du måste se till att de enskilda pumparnas motorer är rätt dimensionerade för att klara den ökade belastningen.
Praktiskt exempel
Låt oss överväga ett praktiskt exempel på ett vattenförsörjningssystem där två högtryckscentrifugalpumpar är seriekopplade. Systemet har ett statiskt tryckhöjd på (H_0 = 20\ m) och en friktionskoefficient (K = 0,01\ m/(m^3/h)^2). Systemkurvans ekvation är (H_{system}=20 + 0,01Q^2)
Pump A har följande förhållande mellan tryckhöjd och flöde: (H_A=80-0,02Q^2)
Pump B har följande förhållande mellan tryckhöjd och flöde: (H_B=70 - 0,015Q^2)
Den kombinerade pumpkurvan är (H_{combined}=H_A + H_B=(80-0,02Q^2)+(70 - 0,015Q^2)=150-0,035Q^2)
För att hitta driftspunkten sätter vi systemkurvan lika med den kombinerade pumpkurvan:
[20 + 0,01Q^2=150-0,035Q^2]
[0,01Q^2+0,035Q^2=150 - 20]
[0,045Q^2=130]
[Q^2=\frac{130}{0.045}\approx2888.89]
[Q\approx53.75\ m^3/h]
Ersätt (Q) i systemkurvan för att hitta det totala trycket:
[H_{totalt}=20+0,01\ gånger(53,75)^2=20 + 0,01\ gånger2889,06=20 + 28,89 = 48,89\m]
Slutsats
Att seriekoppla högtryckscentrifugalpumpar är ett effektivt sätt att öka den totala tryckhöjden på ett system samtidigt som en relativt konstant flödeshastighet bibehålls. Genom att förstå hur man beräknar den totala tryckhöjden och flödeshastigheten för ett seriepumpsystem kan du designa och driva dina pumpsystem mer effektivt.
